پرسپکتیو دو نقطهای از پلان چیست؟
- به روزرسانی شده در13 مهر 1404
بسیاری از طراحان و معماران همیشه این سوال را می‌پرسند: پرسپکتیو دو نقطهای از پلان چیست؟ پرسپکتیو دو نقطهای از پلان یکی از روش‌های رایج برای نمایش نماهای سه‌بعدی ساختمان‌ها و اشیاء است. در این روش، دو نقطه دید روی پلان مشخص می‌شوند تا زاویه‌های مختلف نمای ساختمان به‌طور دقیق نشان داده شود. با استفاده از این تکنیک، می‌توان از یک نقشه دوبعدی، تصویری واقعی و قابل فهم از فضا ایجاد کرد و جزئیات طراحی را بهتر مشاهده کرد.
مراحل ترسیم پرسپکتیو دو نقطهای از پلان چیست؟
برای ترسیم پرسپکتیو دو نقطهای از پلان، مراحل زیر را به ترتیب دنبال کنید:
- گام 1: ترسیم خط افق و خط زمین
– یک خط افق موازی پرده تصویر رسم کنید.
– به موازات آن، یک خط زمین رسم کنید. - گام 2: تعیین نقطه دید
– یک نقطه به عنوان نقطه دید (Station Point) مشخص کنید.
- گام 3: ایجاد دو نقطه اصلی
– از نقطه دید، خطوطی موازی اضلاع پلان رسم کرده و تا پرده تصویر امتداد دهید.
– این کار باعث ایجاد دو نقطه روی پرده تصویر می‌شود. - گام 4: تعیین نقاط گریز
– از دو نقطه روی پرده تصویر، خطوط عمود بر خط افق رسم کنید تا دو نقطه روی خط افق ایجاد شود.
– این دو نقطه همان نقاط گریز (Vanishing Points) هستند. - گام 5: ترسیم خطوط عمودی و اضلاع دورشونده
– از رئوس پلان، خطوط قائم به خط زمین رسم کنید.
– سپس از رئوس به سمت نقاط گریز خطوطی ترسیم کنید تا اضلاع دورشونده مشخص شوند. - گام 6: تکمیل سایر اضلاع و امتداد خطوط
– از همه رئوس پلان خطوطی به سمت نقطه دید رسم کنید، حتی خطوطی که پشت پلان قرار دارند.
– خطوطی که پرده تصویر را قطع می‌کنند، نقاط مهم برای ادامه ترسیم را مشخص می‌کنند. - گام 7: تعیین عمق پلان
– از نقاط مرحله قبل، خطوطی بر اضلاع دورشونده و خط زمین عمود رسم کنید.
– این مرحله عمق پلان را مشخص می‌کند. - گام 8: ایجاد ارتفاع
– ارتفاع ساختمان یا اجزا را با توجه به طراحی خود تعیین کنید.
– از رئوس به سمت نقاط گریز خطوطی رسم کنید تا ارتفاع دقیق مشخص شود. - گام 9: نهایی کردن پرسپکتیو
– حالا پرسپکتیو دو نقطهای از پلان شما شکل گرفته است و تصویر سه‌بعدی کامل است.
مثال‌های عملی پرسپکتیو دو نقطهای از پلان چیست؟
برای درک بهتر و استفاده عملی از پرسپکتیو دو نقطهای، چند مثال واقعی از کاربرد این تکنیک آورده شده است:
مثال 1: نمای بیرونی ساختمان مسکونی
- خطوط عمودی و اضلاع دورشونده به نقاط گریز وصل می‌شوند.
- نماهای سه‌بعدی ساختمان با دقت و واقع‌گرایی نمایش داده می‌شوند.
- این روش کمک می‌کند تا جزئیات مانند پنجره‌ها و درها در جای مناسب قرار بگیرند.
نمونه 2: طراحی داخلی اتاق‌ها
- از پرسپکتیو دو نقطهای برای موقعیت مبلمان، درها و پنجره‌ها استفاده می‌شود.
- فضاها به شکل واقع‌گرایانه نمایش داده می‌شوند و عمق اتاق مشخص می‌شود.
مثال 3: پلان‌های اداری و تجاری
- در فضاهای بزرگ مانند دفاتر و فروشگاه‌ها، پرسپکتیو دو نقطهای به درک بهتر فاصله‌ها و ارتفاع‌ها کمک می‌کند.
- امکان بررسی چیدمان صحیح مبلمان و تجهیزات فراهم می‌شود.
نکات مهم در ترسیم پرسپکتیو دو نقطهای از پلان چیست؟
در ترسیم پرسپکتیو دو نقطهای از پلان رعایت چند اصل مهم باعث می‌شود نقشه نهایی دقیق، خوانا و چشم‌نواز باشد.
در این بخش، مهم‌ترین نکات و ترفندهای حرفه‌ای را مرور می‌کنیم تا هنگام طراحی،
هم عمق واقعی فضا را به‌درستی نمایش دهید و هم خطاهای رایج را کاهش دهید.
ترفندهای طلایی برای ترسیم پرسپکتیو دو نقطهای از پلان چیست؟
برای داشتن یک پرسپکتیو دو نقطهای دقیق و حرفه‌ای، به نکات زیر توجه کنید:
- زاویه مناسب پلان:
برای اینکه بتوانید پرسپکتیو دو نقطهای از پلان ترسیم کنید، پلان باید با صفحه تصویر زاویه داشته باشد (مثلاً ۳۰×۳۰ یا ۳۰×۶۰).
اگر پلان شما کاملاً بدون زاویه یا فقط ۹۰ درجه باشد، امکان ترسیم پرسپکتیو دو نقطهای وجود ندارد. - تعیین ارتفاع تماس با پرده تصویر:
ارتفاع رأس (نقطهای از پلان که با پرده تصویر تماس دارد) را روی خط زمین مشخص کنید.
سایر ارتفاع‌ها به دلیل فاصله بیشتر، کوچک‌تر و دورتر دیده خواهند شد. - دقت در خطوط گریز:
هنگام رسم خطوط به سمت دو نقطه گریز (VP1 و VP2) توجه داشته باشید که خطوط بیش از حد بلند یا کوتاه نشوند تا اعوجاج ایجاد نشود. - تمرین با پلان‌های ساده:
برای شروع، از پلان‌های ساده با خطوط منظم استفاده کنید تا بتوانید اصول پرسپکتیو دو نقطهای را بهتر درک کنید.
اشتباهات رایج در ترسیم پرسپکتیو دو نقطهای از پلان چیست؟
حتی طراحان حرفه‌ای هم ممکن است هنگام ترسیم پرسپکتیو دو نقطهای از پلان، دچار خطاهای رایجی شوند که نتیجه نهایی را تحت تأثیر قرار می‌دهد. آگاهی از این اشتباهات کمک می‌کند طرحی دقیق، واقعی و جذاب داشته باشید. مهم‌ترین این اشتباهات عبارتند از:
1️⃣ عدم رعایت زاویه مناسب پلان با صفحه تصویر
اگر پلان دقیقاً با زاویه ۹۰ درجه نسبت به پرده تصویر قرار بگیرد، امکان ایجاد پرسپکتیو دو نقطهای وجود نخواهد داشت. همیشه پلان را با زاویه‌هایی مثل ۳۰/۶۰ یا ۳۰/۳۰ ترسیم کنید.
2️⃣ بی‌توجهی به نقاط گریز (VP)
انتخاب اشتباه یا نامتقارن نقاط گریز باعث می‌شود خطوط به درستی به عمق فضا هدایت نشوند و پرسپکتیو حالت طبیعی نداشته باشد.
3️⃣ تعیین نادرست ارتفاع‌ها
ارتفاع راسی که با پرده تصویر در تماس است باید مبنای اندازه‌گیری ارتفاع سایر نقاط باشد. عدم توجه به این اصل، تناسبات کلی را به‌هم می‌زند.
4️⃣ خطوط کمکی نامرتب یا ناقص
برخی افراد برای صرفه‌جویی در زمان خطوط کمکی را حذف می‌کنند، اما این کار باعث می‌شود کنترل دقیق زاویه‌ها و عمق از بین برود.
با پرهیز از این اشتباهات، پرسپکتیو دو نقطهای از پلان شما نه‌تنها دقیق‌تر، بلکه جذاب‌تر و چشم‌گیرتر خواهد بود.

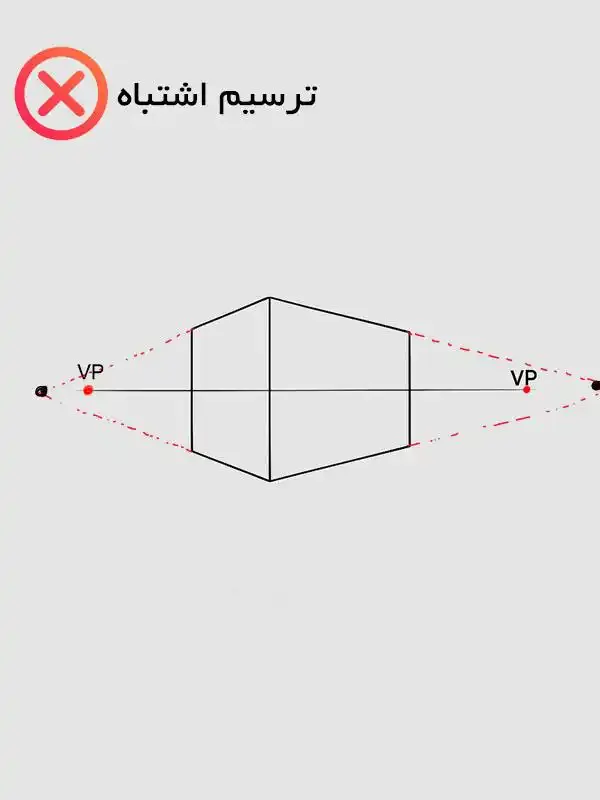

نمونه موردی: قیاس ترسیم درست و غلط پرسپکتیو دو نقطهای از پلان
تحلیل کوتاه :
در ترسیم پرسپکتیو دو نقطهای، تمام خطوط افقیِ دورشونده باید دقیقاً به دو نقطه گریز مشخص روی خط افق ختم شوند. در تصویر سمت چپ این اصل رعایت شده و خطوط با همگرایی طبیعی به هر دو نقطه گریز می‌رسند و عمق واقعی فضا را ایجاد می‌کنند. اما در تصویر سمت راست، هرچند خطوط به خط افق رسیده‌اند، مسیر آن‌ها از نقاط گریز عبور کرده و با آن منطبق نیست؛ همین خطا باعث می‌شود پلان تخت و نامتعادل به‌نظر برسد.
نتیجه
برای ترسیم درست انواع پرسپکتیو، همیشه نقاط گریز را دقیق مشخص کنید و از خطوط کمکی برای هدایت اضلاع استفاده کنید. این کار ساده، کلید رسیدن به یک پرسپکتیو واقعی و چشم‌نواز است.
ابزار و تکنیک‌های کمکی برای ترسیم پرسپکتیو دو نقطهای از پلان
برای ترسیم دقیق پرسپکتیو دو نقطهای از پلان، استفاده از ابزار و تکنیک‌های کمکی اهمیت زیادی دارد. خط‌کش و مداد نرم(HB) به شما کمک می‌کنند خطوط کمکی و مرجع را با دقت رسم کنید. استفاده از نرم‌افزارهای طراحی دیجیتال نیز می‌تواند سرعت و دقت کار را افزایش دهد و امکان اصلاح راحت‌تر اشتباهات را فراهم کند. همچنین، رسم خطوط کمکی که به نقاط گریز هدایت می‌شوند، دید کلی نسبت به پرسپکتیو را بهبود می‌بخشد و از انحراف‌های ناخواسته جلوگیری می‌کند. با این روش‌ها، ترسیم پلان‌ها هم دقیق و هم حرفه‌ای خواهد شد.
خط‌کش و مداد: ابزار کلاسیک با دقت بالا
در ترسیم فنی جهت رسم پرسپکتیو، خط‌کش و نقاله به شما کمک می‌کنند تا پلان را نسبت به خط پرده تصویر زاویه‌دار کنید. برای مداد، بهترین انتخاب مداد HB معمولی است؛ نه خیلی نرم که کاغذ کثیف شود و نه خیلی سخت که کشیدن خطوط راحت نباشد. این ترکیب دقت و تمیزی را تضمین می‌کند و رسم خطوط کمکی را آسان می‌سازد.
نرم‌افزارهای طراحی دیجیتال: سرعت و انعطاف بیشتر
استفاده از نرم‌افزارهای طراحی دیجیتال می‌تواند سرعت و دقت کار را افزایش دهد. برای مثال، اتوکد (وبسایت Autodesk برای کاربران ایرانی ممکن است نیاز به VPN باشد). برای ترسیم فنی دقیق و شبکه‌بندی حرفه‌ای مناسب است و Sketchbook برای کسانی که با قلم دیجیتال کار می‌کنند، امکان اصلاح سریع و ایجاد خطوط کمکی راحت را فراهم می‌کند. این ابزارها کمک می‌کنند اشتباهات سریع‌تر شناسایی و اصلاح شوند.
خطوط کمکی و نقاط گریز: خط‌کش جهت ترسیم پرسپکتیو دقیق
برای پیدا کردن درست نقاط گریز، استفاده از خط‌کش بلندتر نسبت به ابعاد کاغذ مفید است. خطوط کمکی رسم‌شده از این نقاط به شما کمک می‌کنند همگرایی صحیح را حفظ کرده و از اشتباهات رایج جلوگیری کنید. این تکنیک دید کلی و کنترل بیشتری روی پرسپکتیو پلان ایجاد می‌کند.
جمع‌بندی و نکات طلایی برای ترسیم پرسپکتیو دو نقطهای از پلان چیست؟
با رعایت ابزار و تکنیک‌های کمکی، پرسپکتیو دو نقطهای از پلان را می‌توان دقیق و حرفه‌ای ترسیم کرد. دقت در رسم خطوط کمکی، انتخاب مداد مناسب و استفاده از نرم‌افزارهای طراحی دیجیتال، کیفیت کار شما را بالا می‌برد. برای ترسیم درست همیشه نقاط گریز را دقیق مشخص کنید و خطوط کمکی بکشید تا پلان شما هم از نظر فنی و هم از نظر بصری صحیح باشد.
