پرسپکتیو سه نقطه ای

چطور پرسپکتیو سه نقطه ای ترسیم کنیم؟

اموزش پرسپکتیو اموزش اسکیس جامع VIP دوره اسکیس جامع مستران

در این ویدئو یک نمونه را برای شما عزیزان ترسیم کردم تا با انجام این تمرین به آسانی با نحوه ترسیم آن آشنا شوید.

آنچه در مقاله پرسپکتیو سه نقطه ای می خوانید :

  • پرسپکتیو چیست؟
  • تقسیم بندی انواع آن
  • آشنایی با پرسپکتیو 3 نقطه ای
  • دید و چشم انداز در سه بعدی سازی چیست؟

پرسپکتیو چیست ؟

کلمه پرسپکتیو یک اسم فرانسوی است و به معنای منظره و چشم انداز یا دور نما و علم مناظر و مرایا است که در دوران هنرستان با همین نام تدریس می شود پس اگر جایی عبارت علم مناظر و مرایا را شنیدید همان مبحث پرسپکتیو است که یک واحد درسی مجزا یا کتاب درسی مجزا برای آن نداریم.

تقسیم بندی انواع پرسپکتیو

انواع پرسپکتیو به 6 گروه اصلی تقسیم می شود :

1- یک نقطه ای

2- دو نقطه ای

3- سه نقطه ای

4- چهار نقطه ای

5- پنج نقطه ای و چشم ماهی

6- شش نقطه ای و گوی

ترسیم هر کدام از این 6 نوع نیازمند آن است که دانش طراحی انواع پرسپکتیو را بدانید پس اگر شما می خواهید 5 گریز را ترسیم کنید باید دانش یک تا چهار نقطه ای و انواع دیدها را داشته باشید که من در پست های آموزش رایگان سایت، انواع آن و نکات اولیه برای ترسیم آن ها را و همچنین به طور گام به گام در دوره پرسپکتیو جامع برایتان آموزش دادم.

ترسیم سه گریز یا سه نقطه

پیچیده ترین شکل بین انواع ترسیم در پرسپکتیو است که شامل دو بخش خواهد بود :

1- خطوط متعامد

2- سه نقطه گریز یا ناپدید

در ترسیم این پرسپکتیو شناخت انواع دید بسیار اهمیت دارد که در ادامه این مقاله در مورد آن صحبت خواهیم کرد:

اموزش پرسپکتیو سه نقطه ای و ایزومتریک در اکادمی اموزش معماری ایکور
پرسپکتیو سه نقطه ای

دید و چشم انداز در سه بُعدی سازی چیست؟

عموماً ساختمان ها را از چشم انداز بالا و پایین ترسیم می کنند که در مورد آن در مقاله “چگونه یک نقطه ای ترسیم کنم؟” توضیح دادم

اما در اینجا یک مرور کوتاه بر روی آن داشته باشیم:

سطح پایین چشم مثل آن است که ساختمان بالای سر شما قرار دارد و برای دیدنش باید سرتان را بالا بیاورید و مثل آن است که صفحه تصویر در زاویه ای قرار گرفته است که بیننده دلش می خواهد سر خود را به سمت جلو یا عقب ببرد تا از از دید بالا و پایین به بنا نگاه کند.

دید از بالا در پرسپکتیو سه نقطه ای و اموزش اسکیس معماری با فرانک رکوعی
دید از بالا
  پرسپکتیو سه نقطه ای دید از پایین همان علم مناظر و مرایا در اکادمی اموزش معماری ایکور است

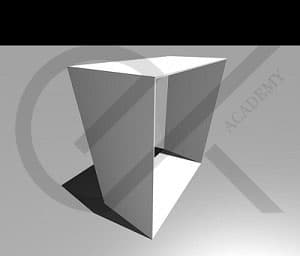

دید از پایین

در دو تصویر بالا هر دو دید را برایتان قرار دادم.

شناخت انواع دید برای یادگیری پرسپکتیو و شناخت تفاوت انواع پرسپکتیو و انواع دید از نکات مهم و اصلی در ترسیمات سه بعدی است که آموزش آن برای تمام دانشجویان و فارغ التحصیلان معماری و سایر رشته های مرتبط لازم و ضروری است.

جهت کسب مشاوره رایگان دوره های آموزشی فقط کافی است روی لینک بزنید.

نکات مهم در ترسیم 3 نقطه ای
  • کلیه خطوط عمودی در طراحی یه گریز سوم می رسند
  • تمام خطوط افقی در طراحی به یک نقطه گریز می رسند
  • اگر شما نقاط گریز را دورتر در نظر بگیرید تصویر ایجاد شده همانند تصاویر لنز تله در عکاسی خواهد بود
  • اگر نقطه گریز سوم را بالای خط افق بگذارید دید شما مورچه خواهد بود ( دید از پایین )
  • اگر نقطه سوم گریز را زیر خط افق بگذارید دید شما چشم پرنده خواهد بود ( دید از بالا )

در نکته سوم صحبت از لنز تله در عکاسی کردم

یک توضیح کوتاه و نمونه تصویر ثبت شده با این لنز را برایتان قرار دادم تا درک بیشتری از نحوه ترسیم داشته باشید:

لنز تله چیست؟

این لنز در کنار اینکه برای ثبت فاعل های دور با کیفیت و وضوح تصویر بالا کاربرد دارد می تواند برای شما یک تصویر با مقیاس صحیح ثبت کند و تمام اجزا در قاب آن تصویر را با اندازه های واقعی ثبت و نمایش دهد.

در تصویر زیر یک نمونه عکس که با لنز تله ثبت شده است را خواهید دید:

دید لنز تله و تطابق با علم مناظر و مرایا در اکادمی اموزش معماری و اسکیس فرانک رکوعی
عکاسی با لنز تله

و در دو نکته آخر در مورد دید پرنده و مورچه صحبت کردیم چون شناخت انواع دید در ترسیم این نوع پرسپکتیو از نکات ضروری و پایه ای می باشد.

پس به شکل کوتاه در ادامه این مقاله در مورد هر دو دید صحبت خواهیم کرد:

دید پرنده

در قدم اول یک سوال مهم از خود بپرسید، چرا دید پرنده در ارائه‌ی یک طرح بسیار حائز اهمیت است؟

در یک جمله بخواهم پاسخ این سوال را بدهم می توانم بگویم ارائه یک طرح با دید پرنده یک ابزار بازاریابی چشم گیر است اما چرا؟

این دید در ارائه یک طرح به راحتی می تواند نظر کارفرما را جلب کند چونکه فضای بیشتری را با جزئیات بیشتر در اختیار مخاطب قرار می دهد.

و در نتیجه کارفرما درک بهتری از طراحی انجام شده توسط طراح خواهد داشت.

حال منظور از دید پرنده چیست؟

تصور کنید از آسمان به یک فضا می نگرید همچون پرنده ای در آسمان که از بالا به زمین نگاه می کند.

ویژگی ها و مزایای دید پرنده
  • تصاویر سه بعدی با دید پرنده کل طراحی را نشان می دهد
  • این تصاویر زیر ساخت های پروژه را نشان می دهد
  • طرح را در محیط نمایش می دهد
  • ارتفاعات سازه ها را به شکل تک و جمعی نشان می دهد
  • این دید ویژگی هایی را نشان می دهد که فقط از همین زاویه قابل دیدن است

حال به بررسی تک به تک ویژگی های دید پرنده بپردازیم:

  • ویژگی اول تمام طرح را به شکل پاناروما به مخاطب نشان می دهد و مخاطب را محدود به یک ساختمان و یک نوع پرسپکتیو نمی کند.
  • ویژگی دوم به شما کمک می کند تا زیر ساخت های یک پروژه را که نکته ای بسیار مهم است به درستی بررسی و ارائه کنید.

مثال :

در نظر بگیرید شخصی می خواهد یک واحد مسکونی از مجتمعی که شما طراحی کردید را بخرد پس وجود مدارس یا باشگاه ورزشی در نزدیکی پروژه می تواند جز نکات ظریف از دیدگاه خریدار باشد و با در نظر گرفتن آن ها در یک طرح می توان نظر مخاطب را جلب کرد.

  • ساختمان باید تمام اتفاقات پیرامون خود را از گذشته و آینده شامل شود که بهترین دید برای ارائه این مورد همان دید پرنده است.
  • هنگام طراحی ارتفاع یک سازه و نسبت آن با ساختمان های مجاور نکته بسیار مهمی است که در دید پرنده به خوبی قابل مشاهده است.
  • بعضی از ویژگی ها مثل طراحی پشت بام ها یا همان ROOF GARDEN فقط با دید پرنده قابل مشاهده است.
گام به گام تا ترسیم پرسپکتیو 3 نقطه ای
  • گام اول برای ترسیم تعیین خط افق است
  • قدم دوم قرار دادن دو نقطه گریز در روی خط افق است
  • حالا از هر نقطه‌ی گریز دو خط ترسیم کنید ( این مرحله را هم بالای خط افق و هم زیر خط افق می توانید انجام دهید)
  • نقطه گریز سوم را مشخص کنید
  • از نقطه گریز سوم به سمت خطوطی که در مرحله سوم ترسیم کردید خط ترسیم کنید تا در یک نقطه متقاطع شوند
  • حجم خود را تکمیل کنید ( اگر حجم شما در پایین خط افق است پس دید شما پرنده خواهد بود و سطح بالایی را در حجم باید تکمیل کنید اما اگر حجم شما در بالای خط افق قرار داشت پس دید شما مورچه است و باید سطح زیرین را در حجم خود کامل کنید)
  • حالا خطوط اصلی را تیره کنید تا حجم مورد نظر خود را نشان دهد
 اموزش اسکیس پرسپکتیو سه نقطه ای با دید پرنده ایکور اکادمی
پرسپکتیو 3 نقطه ای با دید پرنده
 اموزش پرسپکتیو سه نقطه ای سعنی چه؟ایکور اکادمی
پرسپکتیو 3 نقطه ای با دید مورچه

5 مرحله در ترسیم پرسپکتیو سه نقطه ای را در ویدئوی زیر مشاهده کنید:

جمع بندی

بهترین راه حل برای این که بتوانید یک پرسپکتیو سه نقطه ای را به درستی ترسیم کنید در نظر گرفتن دو نکته است:

1- شناخت نقاط گریز در ترسیم است.

2- آشنایی با انواع دید در پرسپکتیو است.

که در این مقاله‌ی آموزشی برایتان هر دو نکته را توضیح و آموزش دادم.

پرسپکتیو سه نقطه ای
